Bodenablauf für Pool und Schwimmbad
In dieser Kategorie findest du Bodenabläufe für deinen Pool – also die Einbauteile im Beckenboden, über die Wasser gezielt abgeleitet und in die Poolhydraulik eingebunden wird. Mit dem passenden Bodenablauf erleichterst du Entleerung, Reinigung und Strömungsführung und sorgst dafür, dass dein Becken technisch sauber aufgebaut ist.
- Bodenabläufe aus Kunststoff für verschiedene Beckentypen
- Einbauteile für Folien-, Beton- und Fertigbecken
- Anschlüsse zur Verbindung mit der Filter- und Entleerungsleitung
- Sichere, dichte Ausführung für den Beckenboden
- Komponenten für eine durchdachte Poolhydraulik
So stattest du dein Schwimmbecken mit einem passenden Bodenablauf aus und schaffst die Basis für kontrollierte Entleerung, bessere Strömung und eine technisch zuverlässige Anlage.

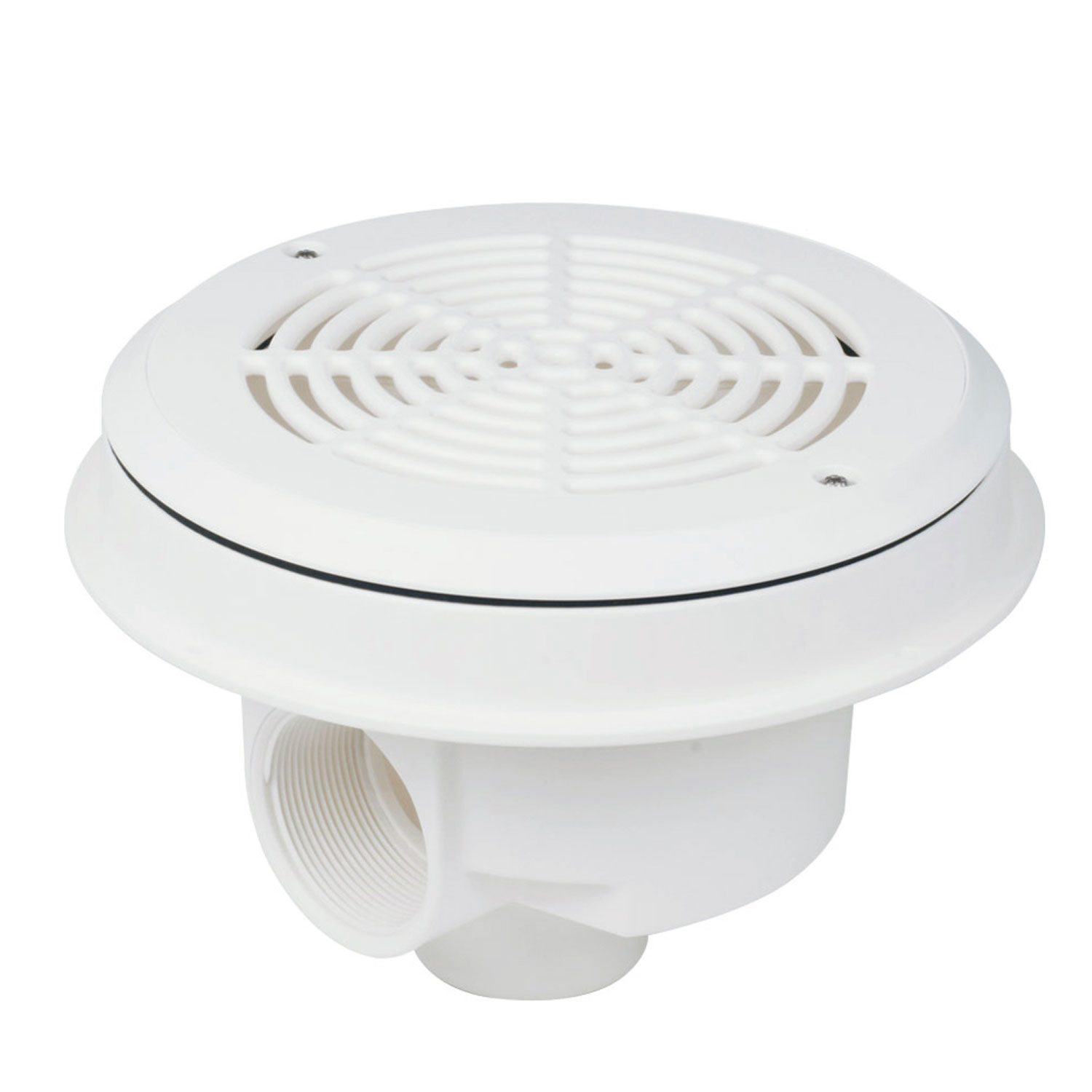

Ocean Bodenablauf PT ABS weiß, 2" Innengewinde
Für Folien -, Fertig – und Beton/Fliesenbecken mit PT Schrauben flacher Abdeckung 2“ Innengewindeanschluss Flansch-Schraubenset Dichtsatz max. Durchflussmenge: 15 m³/h

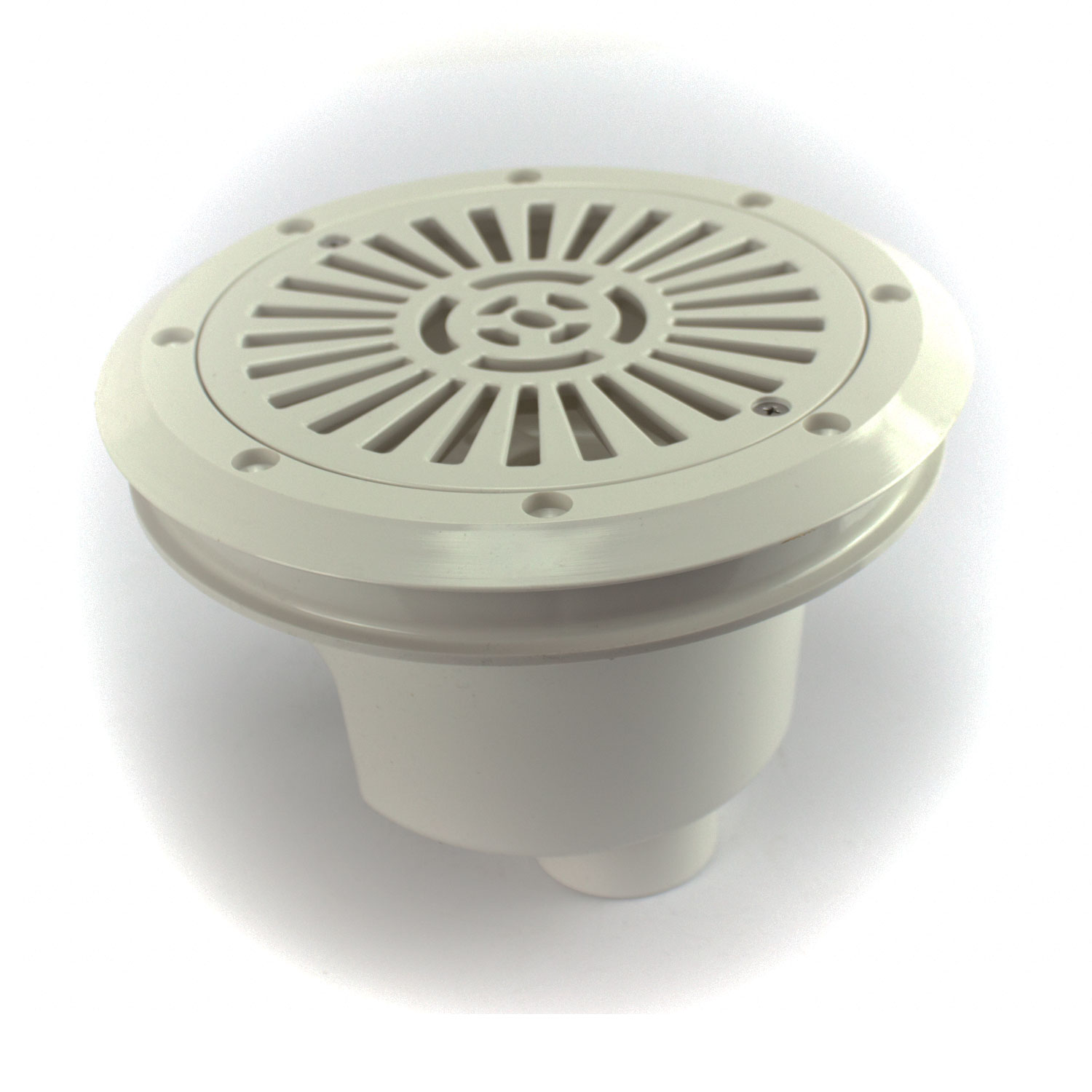

Astral Bodenablauf 230 mm für Folienbecken
Der Bodenablauf besteht aus weißem ABS hat einen seitlichen 2 Zoll Abgang und einen Abgang 1 1/2 Zoll der verschlossen ist und bei Bedarf geöffnet werden kann . Der Bodenablauf wird komplett mit Flansch Dichtungen und Schrauben geliefert Material ABS Durchmesser 230 mm unterer Abgang 1 1/2 Zoll Innengewinde seitlicher Abgang 2 Zoll Innengewinde max Durchflussmenge 13 m³/h Gemäß neuer DIN 16713 für private Schwimmbäder müssen zur Unfallverhütung, bei Verwendung von Bodenabläufen auf der Saugseite der Pumpe, 2 Bodenabläufe im Abstand von mindestens 1 m installiert werden

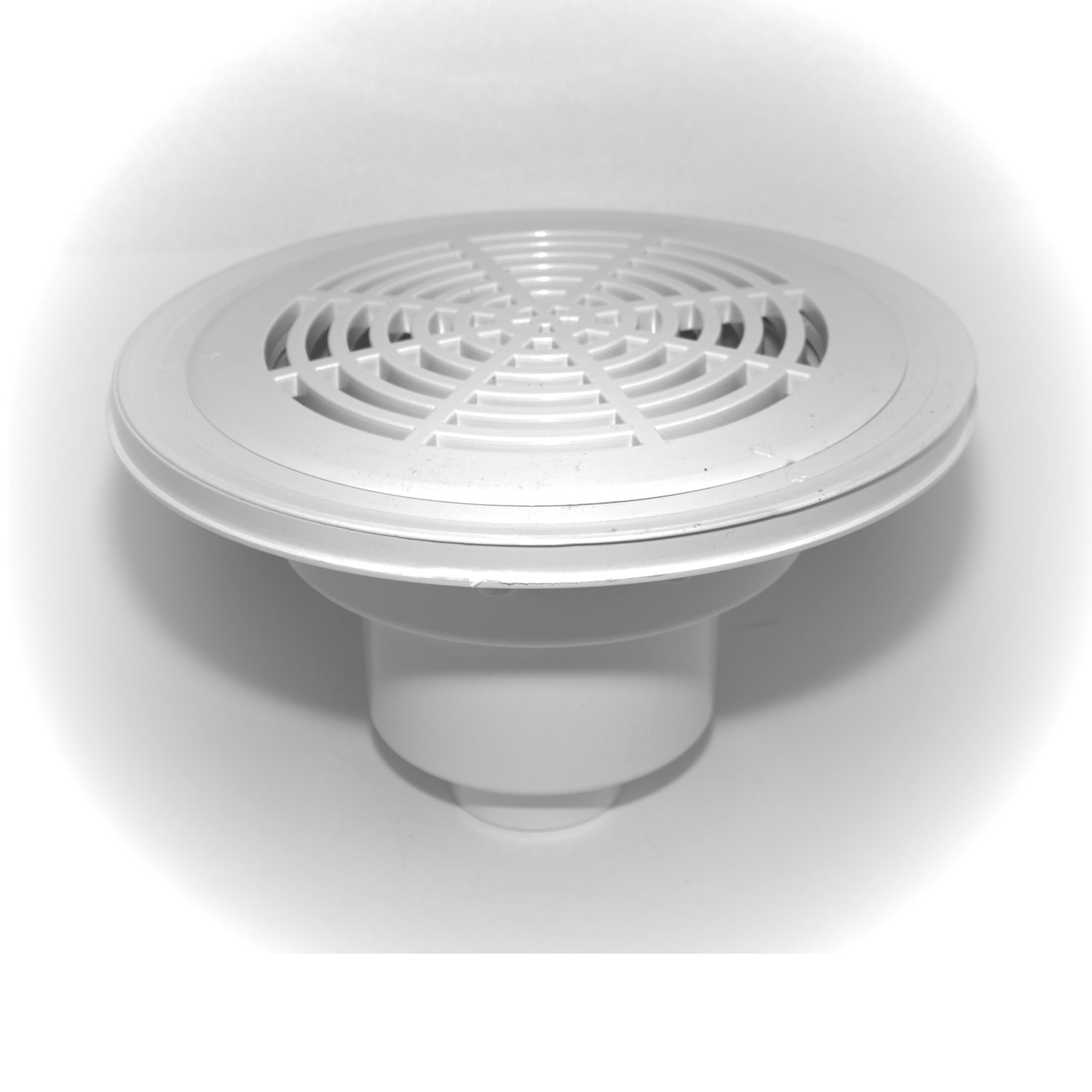

Aqualux Bodenablauf Vitalia für Folienbecken
Bodenablauf Vitalia von Aqualux Werkstoff ABS Anschluss Klebemuffe d 63/ d 50 - Innengewinde 1 1/2 Zoll Durchmesser 276 mm Gesamthöhe 157 mm Gemäß neuer DIN 16713 für private Schwimmbäder müssen zur Unfallverhütung, bei Verwendung von Bodenabläufen auf der Saugseite der Pumpe, 2 Bodenabläufe im Abstand von mindestens 1 m installiert werden

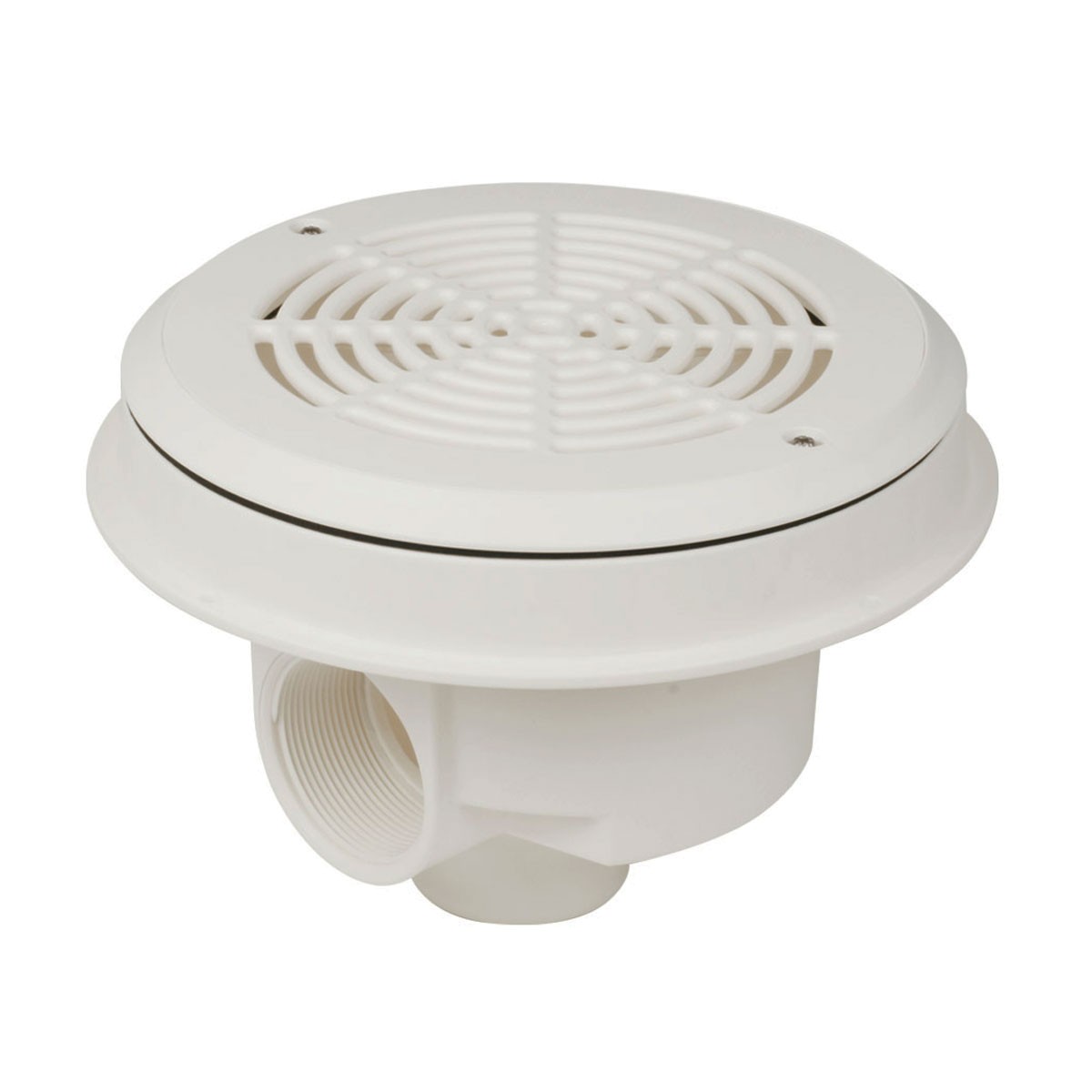

Ocean Bodenablauf M5 deluxe
Mit M5 A4 (SS316) Gewindeeinsätzen flacher Abdeckung 2“ Innengewindeanschluss Flansch-Schraubenset Dichtsatz Max. Durchflussmenge: 15 m³/h Ocean® Bodenablauf M5 deluxe für Folien- und Polyesterbecken Gemäß neuer DIN 16713 für private Schwimmbäder müssen zur Unfallverhütung, bei Verwendung von Bodenabläufen auf der Saugseite der Pumpe, 2 Bodenabläufe im Abstand von mindestens 1 m installiert werden.

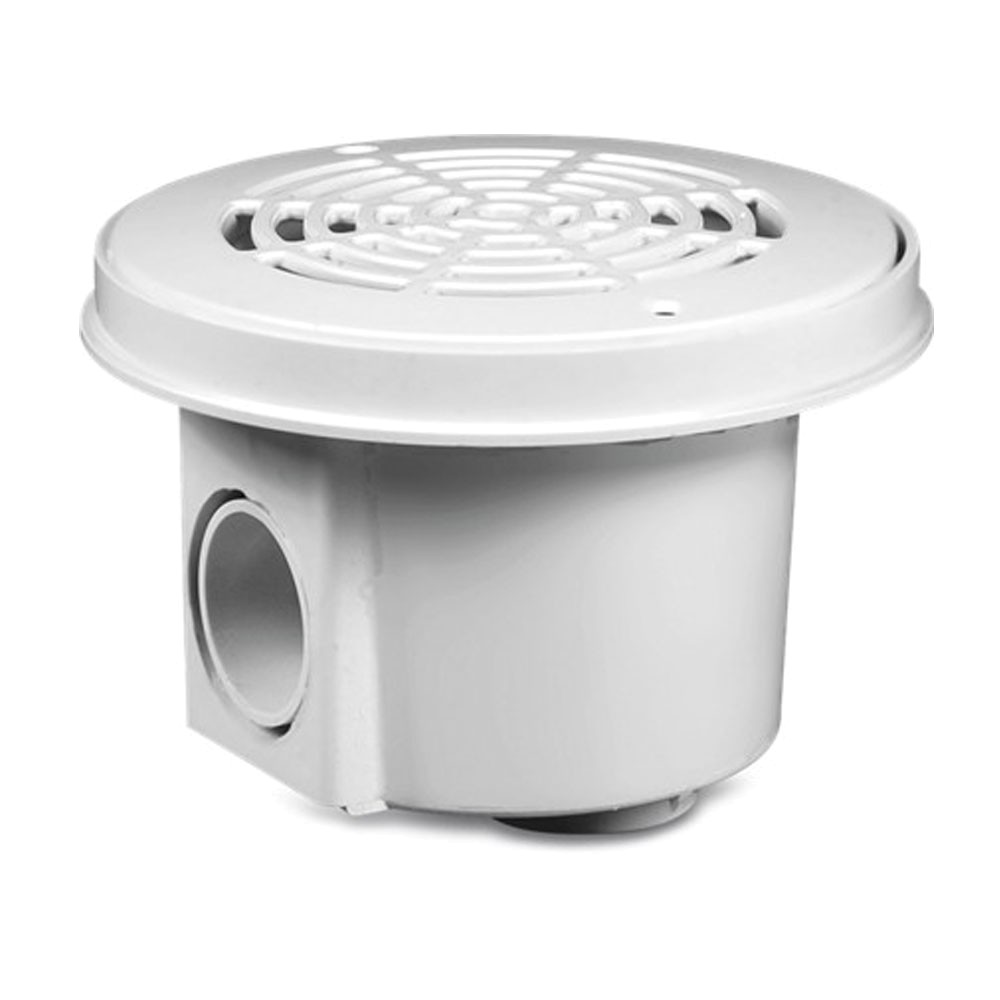

Hayward Bodenablauf für Betonbecken
Hayward Bodenablauf ABS 50/63 mm Klebemuffe Weiß Werkstoff: ABSAnschluss: KlebemuffeMaß: 50/63 mmGeeignet für: Betonbecken Farbe: Weiß Gemäß neuer DIN 16713 für private Schwimmbäder müssen zur Unfallverhütung, bei Verwendung von Bodenabläufen auf der Saugseite der Pumpe, 2 Bodenabläufe im Abstand von mindestens 1 m installiert werden.
Hayward Bodenablauf für Folienbecken
Hayward Bodenablauf ABS 50/63 mm Klebemuffe Weiß Werkstoff: ABSAnschluss: KlebemuffeMaß: 50/63 mmGeeignet für: FolienbeckenFarbe: Weiß
Mini Bodenablauf aus ABS Durchmesser 175 mm
Mini Bodenablauf aus ABS – Perfekte Lösung für Ihre WasseranlagenDer Mini Bodenablauf aus ABS mit einem Durchmesser von 175 mm ist die ideale Wahl für alle, die Wert auf Sicherheit und Effizienz legen. Egal, ob Sie ihn in einem Whirlpool oder einem kleinen Schwimmbecken einsetzen möchten, dieser Bodenablauf gewährleistet eine optimale Wasserableitung und trägt zur Sicherheit Ihrer Badelandschaft bei.Wichtige Details und technische Daten Durchmesser: 175 mm Abgang: Seitlich Gewinde: 2“ Innengewinde Material: Weißes ABS mit Gitter am Flansch Ansauggeschwindigkeit: 0,5 m/s Durchflussmenge: 11 m³/h Maximaler Lochdurchmesser: kleiner 8 mm (entsprechend den Normen) Befestigung: Schrauben mit M5-Gewinde und Gewindehülsen aus Messing Gesamthöhe: 117 mm Außendurchmesser: 175 mm Normen: Gemäß DIN 16713 für private Schwimmbäder Detaillierte BeschreibungDer Mini Bodenablauf aus festem ABS ist für den Einsatz in Whirlpools und kleinen Schwimmbecken konzipiert und besticht durch sein durchdachtes Design. Mit einer Ansauggeschwindigkeit von 0,5 m/s und einer Durchflussmenge von 11 m³/h sorgt er dafür, dass Ihr Wasser stets sauber und angenehm bleibt.Die Konstruktion aus robustem, weißem ABS gewährleistet Langlebigkeit und Widerstandsfähigkeit gegenüber chemischen Einflüssen. Der Gitterflansch bietet zusätzlichen Schutz und verhindert, dass größere Objekte in das Abflusssystem gelangen. Die Installation erfolgt unkompliziert und sicher dank der hochwertigen Messing-Gewindehülsen, die eine feste Verbindung gewährleisten.Besonders wichtig ist die Einhaltung der neuen DIN 16713, die vorschreibt, dass zur Unfallverhütung zwei Bodenabläufe auf der Saugseite der Pumpe in einem Abstand von mindestens einem Meter installiert werden müssen. Mit diesem Produkt sind Sie also bestens gerüstet, um allen Vorschriften gerecht zu werden und gleichzeitig die Sicherheit zu erhöhen. Sichern Sie sich jetzt den Mini Bodenablauf aus ABS! Schaffen Sie eine sichere und effektive Wasserabführung in Ihrem Schwimmbereich. Überzeugen Sie sich von der Qualität und Leistung unseres Produkts.
Warum ein Bodenablauf im Pool sinnvoll ist

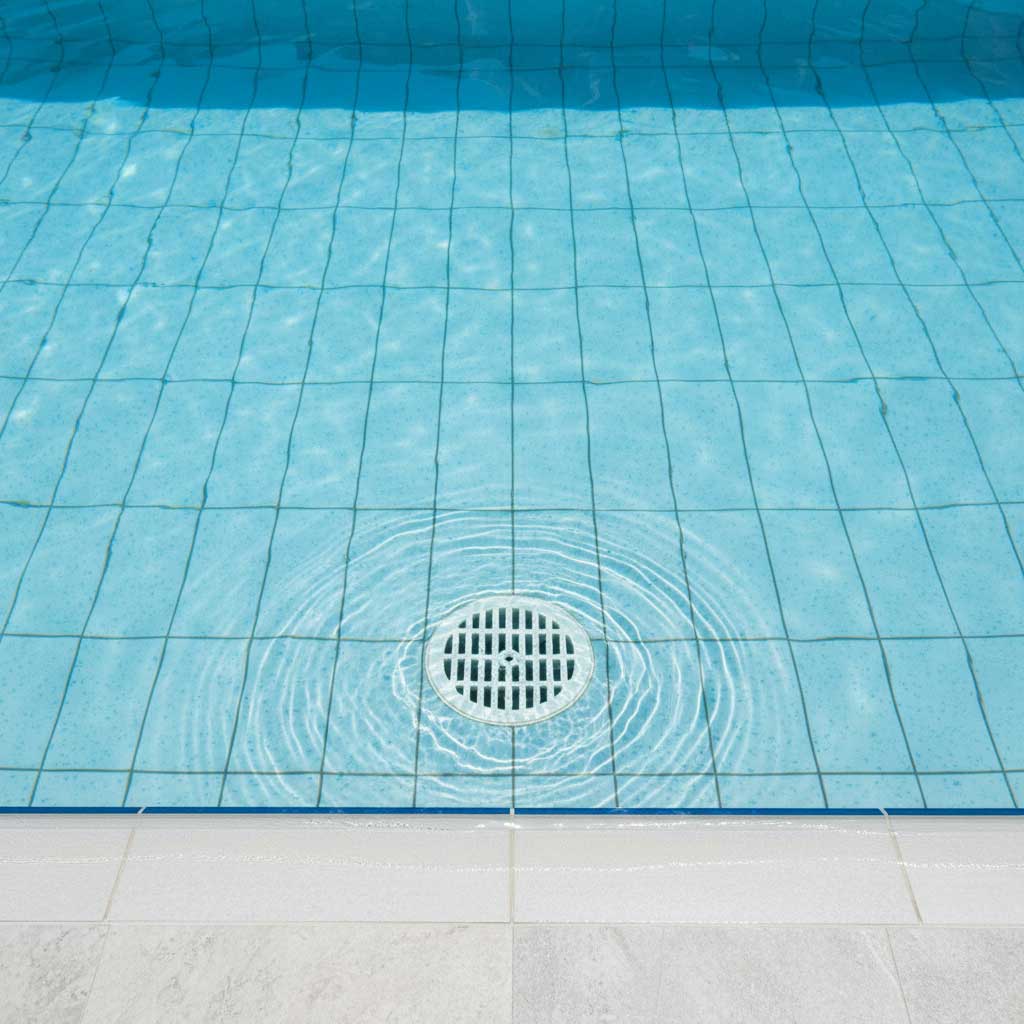

Der Bodenablauf ist ein Einbauteil im Beckenboden, über das Wasser aus dem tiefsten Punkt des Pools abgeleitet wird. Er unterstützt die Strömung im Becken, erleichtert die Entleerung und kann als zusätzliche Ansaugstelle für die Filteranlage dienen. Gerade bei größeren oder tieferen Becken hilft ein Bodenablauf, Ablagerungen und Schmutz vom Boden besser zu erfassen.
Ohne Bodenablauf erfolgen Entleerung und Umwälzung meist nur über Skimmer und Sauganschlüsse. Das kann funktionieren, erreicht aber oft nicht denselben Komfort und dieselbe Strömungsqualität wie eine Anlage, bei der die Hydraulik auch den Beckenboden mit einbezieht.
Aufbau und Funktion eines Bodenablaufs
Ein Bodenablauf besteht in der Regel aus einem flachen Einbaukörper aus Kunststoff, der im Beckenboden eingesetzt wird. Sichtbar ist zur Beckeninnenseite meist nur ein Gitter- oder Deckelbereich, durch den das Wasser einströmt. Unterhalb des Beckens wird der Bodenablauf mit der Verrohrung verbunden und führt in Richtung Technikraum.
Typische Bestandteile sind:
- Einbaukörper: Der eigentliche Ablaufkörper im Boden, meist mit Anschlussstutzen für Rohrleitungen.
- Abdeckung / Gitter: Sichtbares Element im Becken, das den Einlaufbereich schützt und die Öffnung abdeckt.
- Dichtungen und Flansche: Sorgen für eine dauerhaft dichte Verbindung zwischen Beckenboden und Ablaufkörper.
- Anschlussstutzen: Verbindung zur Saugleitung, Entleerungsleitung oder einer Kombinationslösung.
Je nach Anlagenauslegung wird der Bodenablauf ausschließlich für Entleerung genutzt oder zusätzlich in die laufende Umwälzung eingebunden.
Bodenabläufe für verschiedene Beckentypen
Welche Ausführung du brauchst, hängt stark von deiner Beckenbauweise ab. Für unterschiedliche Pooltypen gibt es angepasste Bodenabläufe:
Bodenablauf für Folienbecken
Bei Folienbecken wird der Bodenablauf zusammen mit der Beckenfolie eingebaut. Flanschrahmen und Dichtungen sorgen dafür, dass die Folie dicht mit dem Ablauf verbunden ist und keine Feuchtigkeit hinter den Beckenaufbau gelangen kann. Hier ist eine saubere Verarbeitung besonders wichtig, weil der Ablauf im tiefsten Punkt liegt und dauerhaft unter Wasser steht.
Bodenablauf für Beton- und geflieste Becken
In Betonbecken wird der Bodenablauf für gewöhnlich bereits beim Rohbau positioniert und einbetoniert. Später erfolgt die Anbindung an die Abdichtung und gegebenenfalls an den Fliesenaufbau. Der Ablaufkörper muss stabil, dicht und für die jeweilige Aufbauhöhe geeignet sein, damit Gitter und sichtbare Fläche bündig mit dem fertigen Beckenboden abschließen.
Bodenablauf für Fertigbecken
Fertig- und GFK-Becken nutzen speziell angepasste Bodenabläufe, die zur Materialstärke und Form des Beckens passen. Hier spielen passgenaue Dichtungen und der richtige Einbauort eine Rolle, damit keine Spannungen im Material entstehen und der Ablauf dauerhaft dicht bleibt.
Wichtige Auswahlkriterien für Bodenabläufe
Damit ein Bodenablauf sicher und zuverlässig arbeitet, solltest du bei der Auswahl einige Punkte beachten:
- Beckenart: Wähle einen Bodenablauf, der ausdrücklich für deinen Beckentyp (Folie, Beton, Fertigbecken) geeignet ist.
- Material: Chlor- und UV-beständiger Kunststoff sorgt für lange Lebensdauer und verhindert Versprödung.
- Anschlussmaße: Anschlussstutzen und Gewinde müssen zu deiner Verrohrung passen.
- Einbauhöhe / Aufbau: Der Ablauf sollte so konstruiert sein, dass die Abdeckung bündig und ohne Stolperkanten im fertigen Beckenboden sitzt.
- Dichtkonzept: Achte auf passende Flansch- und Dichtungssätze für eine sichere Abdichtung.
- Hydraulische Einbindung: Prüfe, wie der Bodenablauf in deine Saugleitung oder Entleerungsleitung integriert werden soll.
Sicherheit und Bodenablauf
Beim Umgang mit Bodenabläufen spielt Sicherheit eine wichtige Rolle. Ansaugstellen im Becken dürfen keine Gefahr darstellen. In der Praxis bedeutet das, dass Strömung und Unterdruck so ausgelegt werden müssen, dass keine gefährlichen Sogwirkungen entstehen.
Deshalb ist es wichtig, die Auslegung der Saugleistung, die Anzahl der Ansaugstellen und die Gittergestaltung fachgerecht zu planen. In vielen Anlagen wird der Bodenablauf hydraulisch mit anderen Ansaugstellen kombiniert, um die Strömung zu verteilen. Bei Fragen zur konkreten Auslegung solltest du auf die Unterstützung von Fachleuten setzen.
Einbauhinweise für Bodenabläufe (Überblick)
Der Einbau eines Bodenablaufs gehört zu den frühen Schritten beim Poolbau, weil er im tiefsten Bereich des Beckens sitzt. Sorgfalt ist hier besonders wichtig, denn nach Fertigstellung ist ein nachträglicher Zugang nur sehr eingeschränkt möglich.
- Positioniere den Bodenablauf im tiefsten Punkt des Beckens, entsprechend deiner geplanten Beckenform.
- Richte den Ablaufkörper exakt waagerecht aus, damit die Abdeckung später gleichmäßig aufliegt.
- Montiere Dichtungen und Flansche nach Herstellerangaben und halte alle Dichtflächen sauber.
- Verlege Rohrleitungen spannungsfrei und mit ausreichendem Gefälle in Richtung Technikraum, wo dies vorgesehen ist.
Arbeiten an der Verrohrung und die Einbindung in die Gesamtanlage sollten von Fachkräften begleitet werden, damit sowohl hydraulische Funktion als auch Dichtigkeit stimmen.
Typische Fehler und wie du sie vermeidest
Viele Probleme mit Bodenabläufen entstehen durch kleine Planungs- oder Montagefehler. Mit ein paar Grundregeln kannst du das vermeiden:
- Falscher Einbauort: Liegt der Ablauf nicht im tiefsten Punkt, bleibt Restwasser im Becken zurück und Ablagerungen sammeln sich.
- Unzureichende Abdichtung: Improvisierte Dichtungen oder unsaubere Dichtflächen können zu Wasserverlust führen.
- Verspannte Verrohrung: Starre, unter Spannung stehende Leitungen können den Ablaufkörper belasten und zu Rissen führen.
- Vernachlässigte Sicherheit: Zu starke Ansaugung an einer einzelnen Stelle solltest du vermeiden; halte dich an empfohlene Auslegungen.
Pflege und Kontrolle des Bodenablaufs
Im laufenden Betrieb braucht der Bodenablauf nur wenig Aufmerksamkeit, dennoch lohnt sich eine gelegentliche Kontrolle. Achte bei der Poolreinigung darauf, dass das Gitter sauber bleibt und keine größeren Gegenstände den Ablauf blockieren.
Im Technikbereich kann ein Blick auf Verbindungen und mögliche Feuchtstellen Hinweise auf Undichtigkeiten geben. Wenn du den Pool teilweise oder vollständig entleerst, ist das eine gute Gelegenheit, die sichtbaren Teile des Bodenablaufs auf mechanische Beschädigungen zu prüfen.
Die passenden Bodenabläufe bei Pool Bedarf.de Schwimmbadhandel finden
Bevor du dich für einen Bodenablauf entscheidest, ist es hilfreich, ein paar Eckdaten zu klären: Beckentyp, geplanter Beckenaufbau, Rohrdimensionen und die Art, wie du den Ablauf hydraulisch einbinden möchtest. Mit diesen Informationen findest du schnell passende Produkte für dein Projekt.
In der Kategorie Bodenablauf bei Pool Bedarf.de Schwimmbadhandel stehen dir Kunststoff Einbauteile zur Verfügung, die speziell für den Einsatz im Poolboden entwickelt wurden. So baust du eine dichte, stabile und durchdachte Poolhydraulik auf – mit kontrollierter Entleerung, besserer Strömung und einem technisch sauberen Beckenaufbau.
